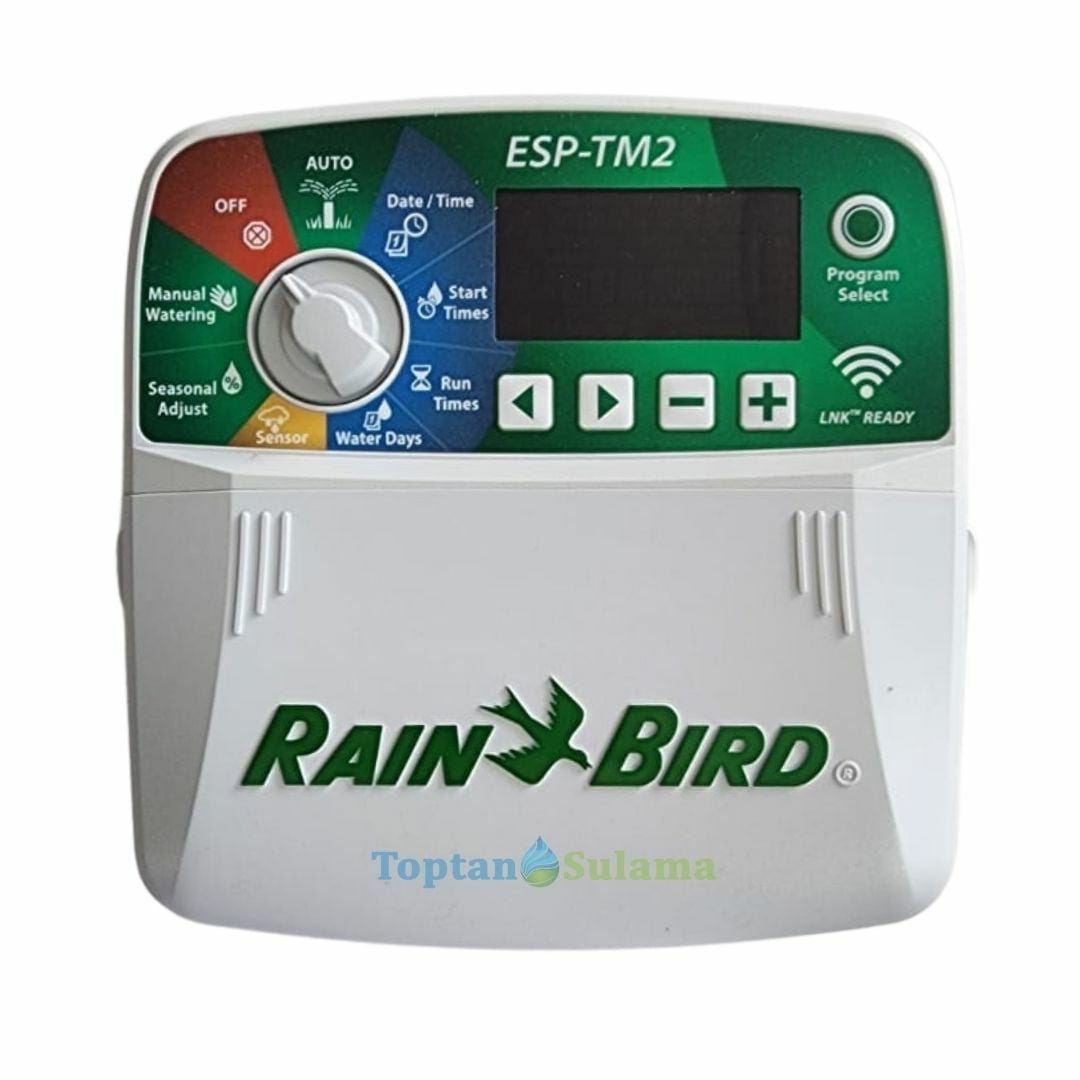

ESP-TM2 Serisi Kontrol Cihazları
Konut Alanı Uygulamaları için Basit, Esnek ve Güvenilir
ESP-TM2 sulama kontrol cihazı, temel konut alanı çözümleri için mükemmel seçimdir. Rain Bird mirası The Intelligent Use of Water® sistemine dayanan bu kontrol cihazı, gerçekten kullanabileceğiniz basit su tasarrufu özellikleri sunar.
3 program ve program başına 4 başlangıç zamanı kullanımı esnekliği sayesinde sulama programınızı peyzajınızın ihtiyaçlarına göre düzenleyebilirsiniz.
ESP-TM2, dayanıklı bir kontrol cihazında aşina olduğunuz Çok Kolay Programlama arayüzünü sunar.
En iyisi de ESP-TM2’yi tüm kontrol cihazını değiştirmeye gereken kalmadan yalnızca yeni bir LNK2 WiFi Modülü takarak WiFi özellikli bir kontrol cihazına yükseltebilmenizdir.
LNK2 WiFi modülü ve bir WR2 yağmur sensörü ekleyerek EPA WaterSense sertifikası ile kontrol cihazınızı AKILLI hale getirin.
Genişlik: 7,92 inç (20,1 cm)
Yükseklik: 7,86 inç (20,0 cm)
Derinlik: 3,51 inç (9,0 cm)
Rain Bird’ün ESP Serisi kontrolörleri, konut tipi ve hafif ticari uygulamalara yönelik yüklenici sınıfı bir sulama
kontrolörü sunacak şekilde genişletildi. ESP-TM2 Kontrolör, iç ve dış mekan uygulamalarına yönelik seçeneklerle
sekiz modelde sunulmaktadır (4 İstasyonlu, 6 İstasyonlu, 8 İstasyonlu ve 12 İstasyonlu).
KULLANIMI VE KURULUMU KOLAY
ESP-TM2 Kontrolör; tanıdık ESP kullanıcı arayüzü, geniş bir LCD ekran ve hem LCD’de hem de kontrolör
yüzeyinde evrensel simgeler içeren, kullanımı kolay bir program tabanlı kontrolör olarak tasarlanmıştır. ESP-TM2
kontrolörü duvara kolayca monte etmek için yalnızca iki vida gerekir. Profesyonel kuruluma yönelik, ESP-TM2, ½"
veya ¾" kablo kanalının saha kablolarını üniteye yönlendirmesi için bir kılavuza sahiptir.
UYGULAMALAR
ESP-TM2, birçok çeşit peyzaj uygulamasına uyum sağlamak için esnek programlama özellikleri sunar. Ayrıca, tüm
bölgesel sulama kısıtlaması türleriyle çalışabilmeye yardım etmek için gelişmiş sulama özellikleri de sunar.
ÖZELLİKLER:
• Az ışıkta ve doğrudan gelen güneş ışığı koşullarında
daha iyi görüş için YENİ geniş, arkadan aydınlatmalı LCD
ekran
• Aşina olduğunuz, kolay gezinme özellikli kullanıcı
arayüzü
• Devre dışı bırakma imkanı sunan yağmur sensörü girişi
• Ana vana/pompa çalıştırma devresi
• Kalıcı (100 yıl) depolama belleği
• Elektronik tanılamalı devre kesici
• Rain Bird onaylı aksesuar cihazları için uzak
aksesuar bağlantı noktası
PROGRAMLAMA ÖZELLİKLERİ:
• 3 bağımsız program ve her program için 4 adet bağımsız başlangıç zamanı ile toplamda 12 başlangıç zamanı
kullanım imkanı sunan program tabanlı ayarlama
• Sulama çizelgesi seçenekleri: Haftanın Özel Günleri, TEK veya ÇİFT takvim günleri ya da Döngüsel (her 1 - 30
günde bir)
GELİŞMİŞ ÖZELLİKLER:
• Tüm istasyonlar, tek bir istasyon veya bağımsız bir
program için Manuel Sulama seçeneği
• Tüm programlara veya tek bir programa uygulanan
Mevsimsel Ayarlama
• 14 güne kadar Sulama Erteleme (yalnızca Yağmur
sensörüne uyacak şekilde ayarlanan istasyonlara
uygulanır)
• Tamamen Kapalı Gün (Tek, Çift veya Döngüsel
programlama için)
• Tüm programlar veya bağımsız istasyonlar
için sensörü devre dışı bırakma
• Ayarlanabilir istasyonlar arası gecikme
• Contractor Default™ Program Kaydetme ve
kaydedilen programları Geri Yükleme
• İstasyona göre Ana Vana açma/kapama
• İstasyona özgü alarm mesajları ile otomatik
kısa devre algılama
ÇALIŞMA SPESİFİKASYONLARI:
İstasyon çalışma süresi
1 dakika – 6 saat
Mevsimsel Ayar
% 5 – % 200
Maks. çalışma sıcaklığı
149°F (65°C) 122° F (50°C)
KONTROLÖR DONANIMI:
• Kapaklı, plastik duvara montaj kabini (yalnızca dış
mekan modelleri)
• Bazı uluslararası pazarlarda yalnızca iç mekana
yönelik modeller sunulmaktadır
• Çengel korumaları içeren montaj vidaları
ELEKTRİK SPESİFİKASYONLARI:
Gereken giriş gücü
230V~ (±10%) @ 50Hz
Çıkış
1A @ 24VAC (dış mekan modelleri)
.65A @ 24VAC (iç mekan modelleri)
• Ana Vana/Pompa Çalıştırma Rölesi
• Harici pil yedeği gerekmez.
Kalıcı bellek sürekli olarak mevcut programlamayı
kaydeder ve 10 yıl kullanım ömrüne sahip lityum
pil elektrik kesintisi durumunda kontrolörün tarih
ve saatini saklar.
SERTİFİKALAR
• CE, RCM, IRAM, EAC, ICASA, CMAC, Kvalitet, UkrSEPRO
SPESİFİKASYONLAR:
ESP-TM2 Kontrolör, elektromekanik ve mikroelektronik devrelerin bir arada
kullanıldığı hibrit bir türdür. Kontrolör, tamamen otomatik olarak veya
manuel çalıştırma ile kullanılabilir.
Kontrolör, program başına 4 farklı başlangıç zamanına imkan tanıyan 3
programla çalışma özelliğini sunar. Bellenim programlama, aşırı hidrolik
yüklenmesini önlemek için birden fazla başlangıç zamanını sırasıyla otomatik
olarak yükler. Tüm programlar art arda çalışır.
Sulama günü programları şu şekilde ayarlanabilir: Haftanın Özel Günleri, Tek
veya Çift takvim günleri ve Döngüsel (örneğin her 2 günde bir, her 3 günde
bir vb.). Kadran ÇALIŞMA GÜNLERİ konumuna çevrildiğinde, ekranda seçili
program için etkin program türü (Tek, Çift veya Döngüsel) belirtilir. İstasyon
çalışma süreleri, 1 dakika ile 6 saat arasında değişir.
Kontrolör, gece yarısı değişimine göre 12 saatlik bir AM/PM ve/veya 24
saatlik bir saat moduna sahiptir. Kontrolör, saat ve tarihi yaklaşık olarak 10
yıl koruyan dahili bir lityum pil ile elektrik kesintilerine karşı desteklenen 365
günlük bir takvime sahiptir.
Kontrolör tüm istasyonlar, tek bir istasyon ve bağımsız bir program
dahil olmak üzere Manuel Sulama seçenekleri sunar. Manuel sulama
tetiklendiğinde, ünite yağmur sensörü (bağlıysa) durumunu dikkate almaz
ve manuel sulama tamamlandığında sensörü yeniden etkinleştirir.
Kontrolör, yağmur sensörünü (bağlıysa) her bir istasyon için bağımsız olarak
devre dışı bırakabilir.
Kontrolör, çalışma süresini %5'lik artışlarla %5 ile %200 arasında ayarlamak
için Mevsimsel Ayar özelliğini sunar. Mevsimsel Ayar, tüm programlara eş
zamanlı olarak veya ayrı ayrı uygulanabilir.
Kontrolör, programlanan sulamayı 14 güne kadar askıya alabilen veya bu
sulamayı geçersiz kılabilen Sulamayı Ertele özelliğine sahiptir.
Kontrolör Tek, Çift ve Döngüsel gün programlaması için Tamamen Kapalı
Gün özelliğini sunar. "Tamamen Kapalı” olarak ayarlanan bir gün normal
tekrarlı programı geçersiz kılar.
Kontrolör, çeşitli Özel Niteliklerle donatılabilir. Kadranı uygun kadran
konumuna çevirip ardından sol ve sağ okların her ikisini de (veya ileri ve geri
oklarını) aynı anda 3 saniye boyunca basılı tutarak bu niteliklere erişebilirsiniz.
Özel Nitelikler şunları içerir:
• İstasyonlar Arası Gecikmeyi Ayarlama
• Fabrika Ayarlarına Sıfırlama
• İstasyona göre Yağmur Sensörü baypası
• Programlamayı Kaydetme/Geri Yükleme
• İstasyona Göre Ana Vana Ayarlama
Kontrolör, istendiği takdirde tüm programlamayı silip fabrika ayarlarına
sıfırlama olanağı sunar.
Kontrolör, operatörün daha sonra kullanmak için kalıcı belleğe bir sulama
programı kaydetmesi için yöntem sunar.
Kontrolör, istasyon başına bir adet 24 VAC solenoid vana ve ayrıca bir ana
vana veya uzak pompa start rölesi çalıştırabilir.
Kontrolör, 50 Hz'de 230 VAC'de (± %10) çalışır. Bağlanmışsa ana vana veya
pompa start rölesi 50 Hz'de 24 VAC'de çalışır.
Kontrolörde, bir istasyonda aşırı elektrik yüklemesi veya kısa devre durumu
oluşursa bu durumu tespit edebilecek bir elektrik arızası tanılama devre
kesicisi bulunur. Ardından kontrolör, hatanın tespit edildiği istasyonu devre
dışı bırakır ancak diğer tüm istasyonları çalıştırmaya devam eder.
Kontrolörde fabrika varsayılanı bellenime yeniden önyükleme yapmak
için bir sıfırlama düğmesi bulunur. Bu düğme, kontrolör arayüzünün güç
dalgalanmasından veya güç iletimindeki kesintiden dolayı "donması”
durumunda kullanılır.
Kontrolör, kabin değiştirilmeden veya istasyon modüllerinin bağlantısını
kesmeden EPA WaterSense onaylı akıllı kontrolöre yükseltilebilir.
Kontrolör, kurulum yapan kişiye kabloların ½" veya ¾" kablo kanalı bağlantı
elemanları aracılığıyla geçirilmesi için bir seçenek sunarak temiz, profesyonel
bir kurulum sağlar.
Kontrolör, Rain Bird'ün kontrolöre kablosuz olarak bağlanılmasına olanak
sağlayan LNK Ürünleri ile uyumludur.
Bu kontrolörle birlikte kullanımı önerilen aksesuarlar:
• LNK2 WiFi Modülü (kablosuz bağlantı)
• Rain Bird RSD Serisi Yağmur Sensörleri
• Rain Bird WR2 Kablosuz Yağmur/Don Sensörleri
• Tüm Rain Bird konut kullanımı ve ticari rotorlar, vanalar, nozullar,
spreyler ve damla sulama ürünleri
ESP-TM2 kontrolör, NAFTA üyesi bir ülkede Rain Bird Corporation tarafından
üretilmiştir.
